Nuevas exploraciones en la Mina de Agua de Alcaudete, resultados y conclusiones.


Durante el  pasado verano  realizamos  una serie de salidas a la mina para completar  la exploración y topografía de la que hemos llamado "Galería del manantial", que es  el sector de mayor desarrollo y que aporta el mayor caudal de agua a la mina . La   galería comienza en un cruce sin pozo (la mayor parte de los cambios de rumbo o conexión de galerías se hacen en la base  de pozos) situado  a 420 metros desde la entrada actual de la mina (creemos que la entrada  situada en la caseta que hay dentro de los terrenos donde se celebra la Romería de el Viso no es la salida original de las aguas de la mina  que debería estar unos setenta  metros más abajo. hacia la Vega, donde el nivel de la galería se iguala con el del terreno) y se separa de la vía principal que hemos llamado "Galería Norte",  cruzando  en dirección noroeste a traves de los terrenos de cultivo de la finca Viñas Viejas y  pasando por delante de la entrada a  la urbanización “Los Frutales del Alcor” ,  discurriendo luego  paralela a la carretera. Es el ramal de mayor longitud  superando  con creces el kilómetro   pero del que desconocíamos su desarrollo exacto, ya que  la exploración se hallaba  detenida en la base de un pozo, para nosotros el pozo número 67 y que al estar  taponado por escombros  no pudimos superar. Pozo que  estaba localizado por la  topografía en uno de los márgenes de la carretera Viso-Carmona , a unos 1.600 metros de desarrollo desde el inicio de la mina y una vez pasada la entrada a la urbanización .Estaba cubierto  por una estructura de hormigón en forma de enrejado  en muy mal estado. Inspeccionamos el pozo  descendiendo   hasta  la zona superior del tapón de escombros y valorando su posible  desobstrucción  pero consideramos que no  merecía la pena porque podíamos  puentear la galería por un pozo posterior a este . Dimos aviso al Seprona  para que lo taparan  con una losa de hormigón por el peligro que suponía que estuviera abierto  y así lo hicieron.

Superposición de la zona final de la mina a la foto aérea donde se marca el pozo taponado.


Imspeccionando el pozo taponado con ayuda del trípode, en la foto inferior se puede ver el interior del pozo y los mechinales  laterales presentes en todos los pozos.
 La Galería del Manantial comienza su desarrollo con  una altura de algo más de dos metros y un ancho "estándar" de  sesenta centímetros. Recorridos  treinta metros la altura  se eleva hasta los tres metros y tras  ciento noventa metros de desarrollo alcanza  los cuatro metros, manteniendose con estas dimensiones unos trescientos metros más. Estos cambios de altura coinciden con cambios de dirección y de rumbo de excavación y por lo tanto de equipos trabajando en sentidos contrarios lo que no debe ser casualidad. Estos  primeros 450 metros presentan un trazado peculiar . Los trayectos de galería  entre pozos, que para ser más puristas llamaremos a partir de ahora "puteis", van  describiendo  curvas y no parecen seguir una dirección preestablecida, alternados con tramos rectos que finalmente  siguen un rumbo de unos 46 grados respecto al Norte. Los puteis no sólo tienen la función de ventilación y desalojo de escombros, tambien marcan el rumbo a seguir, algo muy importante cuando no se cuenta con instrumentos de orientación como la brúgula.
Las galerías que  unen los puteis  pueden ser rectas o como en estos casos seguir trazados extraños. Es muy posibe que estos trazados sean el resultado del seguimento de  veneros de agua y estos veneros tambien hayan sido a veces la guía para conectar pozos entre sí. Sabemos que los  fossores (en el mundo romano eran los encargados de excavar túneles) se guiaban  a veces por  veneros de agua preexistentes cuando buscaban manantiales , sin un  rumbo preestablecido de excavación.  Sabían que los pequeños veneros de agua pueden marcar el camino hacia  corrientes mucho mayores que son las que en definitiva aportan los grandes  caudales a la mina. Para frenar la velocidad de las aguas los ingenieros romanos  utilizaban una sucesión  de  quiebros de la galería  en ángulo recto situadas   en las zonas cercanas al manantial. En Alcaudete hemos constatado la utilización de esta técnica.
En este sector no existen construcciones de refuerzo de ningún tipo  ya que  la roca es muy firme y no presenta  importantes betas  de arcillas como es el caso de la Galería Norte. Las huellas de herramientas, que en toda la mina estan generadas por  picos de hierro  curvos en las pareeds  y cuñas en los techos, estan muy marcadas en la roca, facilitando la identificación de las mismas y los sentidos de excavación. En algunos  tramos de galería   donde existen   filtraciones constantes  se han generado concreciones calcáreas de un grosor considerable en forma de blancas coladas parietales,  siendo  homogéneas desde el techo hasta la base  , incluso en las galerías que alcanzan los cuatro metros de altura , dimensiones tan inusuales que podrian ser debidas a una  reexcavación  para ganar profundidad. Esto induce a pensar que esta reexcavación, si se hizo, no fue en una  época muy posterior al resto de la mina o que realmente ya se excavaron desde su origen a esta altura.

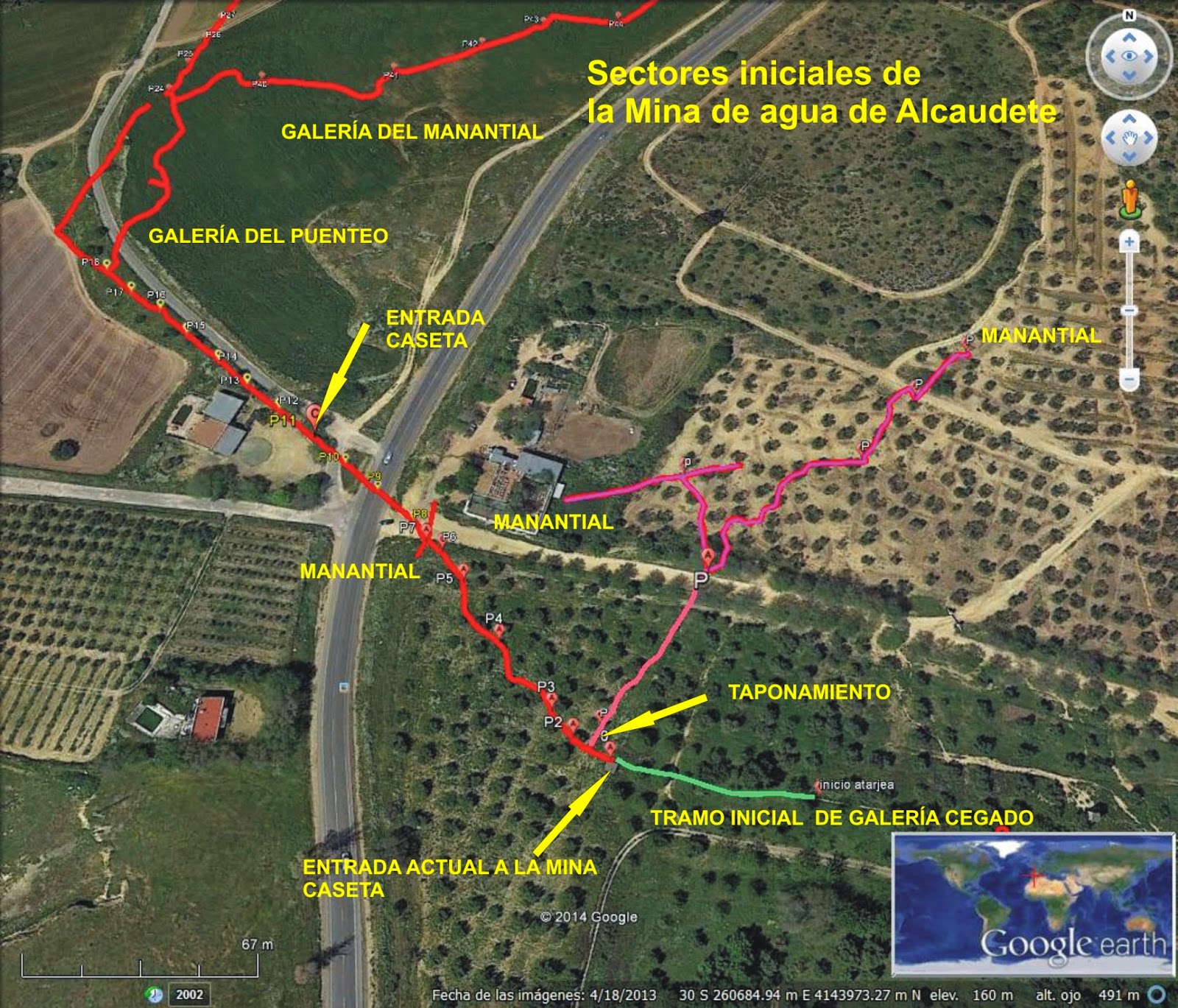

Superposición sobre la foto aérea del inicio de la "galería del manantial" donde se observa un trazado sinuoso que parece seguir veneros de agua preexistentes, en el plano se han marcado los pozos.


Concrecciones calcáreas de la "galería del manantial", son homeogéneas desde los techos hasta el suelo.
 En cuanto a las distancias que hemos medido entre  puteis  cabe destacar que  los  dos puteis  iniciales  estan a la mayor  distancia registrada en la mina  que es de   62,18 metros  (por el exterior), siendo la longitud de galería entre ambos de más de setenta metros debido a su trazado irregular. A partir de este punto los pozos se distribuyen a distancias que  oscilan entre los 30, 36  y 42 metros, esto  en cuanto a medidas exteriores  entre pozos ya que el desarrollo de galería suele ser algo superior  por no tener trazados rectos. Hemos buscado posibles patrones a estas medidas y resulta que  36 metros son aproximadamente  un Actus, medida muy utilizada por los ingenieros romanos y que equivale a 120 pies (1 pie romano son 29,6 cm.), treinta metros son 100 pies y 42 metros son aproximadamente  140 pies. Ya vimos en articulos anteriores como en las galerías iniciales de la mina había patrones entre pozos de unos 18 metros, que no es más que la mitad de un Actus o, como decíamos también 12 passus (1 passus son cinco pies, aproximadamente 1,5 metros).
Los sentidos de excavación que podemos deducir de  las marcas de picos y disposición de los lucernarios es la que dejan  dos equipos excavando desde sentidos contrarios hasta encontrase en un punto  intermedio entre pozos y no necesariamente el centro. En algunos casos son visibles los errores en el rumbo que fueron subsanados con  quiebros antes de los puntos de unión  . Puede que utilizaran el sonido para excavar en la dirección correcta cuando los dos equipos  se acercaban, máxime si lo hacian siguiendo una galería natural preexistente.
En algunos puntos donde la mina  cambia de rumbo  se cegó el tramo de  galería ya construido  con piedras procedentes de las labores de  excavación , girando  el frente de mina hacia una nueva  dirección . En algunos casos  estos conductos sellados estan por encima  del lecho de  la galería. Esto  apoya la idea de  que se excavara  en algunos casos siguiendo  veneros de agua  y que se abortaba y cambiara  de rumbo  cuando no se conseguía  el resultado esperado que no es más que seguir el camino de  los veneros principales.

Ejemplo de enlace de galerías entre los pozos P43 Y P44

Galería completamente taponada con piedras procedentes de la excavación en un cruce ¿equivocación o reconfiguración de la mina?.

 A unos 450 metros desde el cruce y a 870 desde los molinos encontramos una bifurcación a la izquierda (única de este sector) que a los 8 metros de desarrollo  conecta por un pozo vertical de unos dos metros a un  nivel superior compuesto por un entramado de galerías de dimensiones normales , 1.70 de alto por 0.50  de ancho, con un desarrollo total  de unos 60 metros y que se superponen a la  galería inferior. La finalidad de estos conductos es encauzar  el agua de una galería o venero  natural de gran tamaño que a día de hoy esta seca. La mina  lo corta perpendicularmente quedando el conducto "colgado" a ambos lados de la galería. Hemos explorado unos cincuenta metros de esta cueva  sin llegar al final porque la mala consistencia de la roca nos hizo desistir.  El hecho de que este gran manantial este situado a  unos dos metros por encima del nivel  de la mina nos induce a pensar  que en períodos más secos (como el actual) acabara  por desecarse o disminuir enormemente su caudal , puede que esto provocara la búsqueda de   un nuevo  manatial más caudaloso  localizado previamente desde el exterior  y conducido  por la  larga galería que precede a  este punto. ¿se reconfiguró entonces la mina en una época posterior a su construcción  reexcavando las galerías y  ajustando la profundidad a la del nuevo manantial? . En definitiva nos preguntamos si estamos ante dos fases constructivas separadas en el tiempo o no. Habrá que investigar algo más para descubrirlo.

Recreación tridimensional de la zona inicial de la  galería del nacimiento donde se observa el manantial seco situado sobre la galería que divide este tramo en dos sectores con diferentes dimensiones y morfología
La galería que empieza tras este cruce nos va dando algunas pistas que nos indican  que estamos en  otro sector o fase  de la mina. Las alturas pasan bruscamente de los 4 metros al patrón normal de entre 1.70 y 1.80 metros. Los sentidos de excavación son únicos hacia el interior y ya  no hay evidencias de  dos equipos excavando en sentidos contrarios. Todas las distancias entre puteis  se incrementan  hasta los 40 ó 42 metros, hecho que puede ser provocado por el aumento a más de 20 metros  de  la profundidad  de los puteis al elevarse la cota del terreno. Distanciarlos  más   disminuye el número y por lo tanto el enorme costo de excavar puteis  tan profundos. Consideremos   que, como pasa en todas las minas estudidas  la galería se ha excavado prácticamente horizontal y que  de hecho hay apenas un metro de diferencia de cotas entre  la galería en los molinos y la que tiene en la punta de la mina a 1.600 metros de distancia. Si se eleva el terreno, aumenta la profundidad de la mina.
En este caso y por excavasrse en un sentido único   los errores en el rumbo  se manifiestan en la proximidad de los puteis,  donde se aprecian pequeños quiebros de escasos metros en los puntos de unión. Algunos de los puteis   están   situados fuera de la galería y no sobre ella como es habitual  lo que podría ser fruto de estos errores citados.
Avanzaremos más de seiscientos metros desde este punto  hasta llegar al pozo taponado por escombros, el pozo número 67,  sin encontrar ninguna otra bifurcación ni galerías cegadas o “errores”, ni tramos curvos,  lo que pone de manifiesto que este largo sector (de unos 800 metros)  se excavó con la única finalidad de conectar la mina con un nuevo manantial  que ya estaría localizado previamente  por técnicas zahoríes probablemente.
El agua de la mina circula  por un hueco entre los escombros de la base inferior del pozo . Desde este punto hasta el final de la mina y como ya hemos referido la exploración se realizó  accediendo por un pozo posterior, el número 68.

Sector final de la galería del manantial antes de llegar al pozo taponado, son claramente visibles las señales de los picos y el sentido de excavación así como las marcas de diferentes niveles de agua muy superiores al de la actualidad.
  La profundidad del pozo 68 es  de unos 23 metros.  La cabecera esta formada, como suele ser habitual por piedras irregulares  dispuestas en hileras  sin ningún tipo de argamasa lo que no nos daba mucha confianza  ya que un golpe podría hacerlas caer. Retirarlas resultaba muy complicado sin provocar el  derrumbe y posible taponamiento por lo que  optamos por utilizar un trípode con el que  descender por el centro del pozo sin tocar las paredes. El trípode  fue cedido, como en otras ocasiones por nuestro compañero  José Manuel Gordillo, dueño de la  empresa EASTAV, miembro de la AAES y participante de esta exploración.
 Los poceros de la zona y buenos conocedores de la mina  nos había comentado que la galería existente tras este derrumbe se prolongaba  unos doscientos metros más hasta llegar a  la finca contigua a la  urbanización , que es una explotación agraria. En el final de la mina  se encontraba el nacimiento o lo que ellos llaman  “madre de la mina” por lo que para nosotros esta exploración era de máximo interés.


Accediendo con el trípode  por el pozo situado tras el derrumbe
 En la base del pozo  conectamos con la galería que es similar en morfología  a las precedentes salvo por su altura que en un principio es de 1,5 metros pero que va diminuyendo progresivamente hasta los 90 cm. parece  que debido  al relleno del lecho por acumulación de sedimentos  y no porque la galería se excavara a estas dimensiones, puede que el taponamiento precedente haya provocado esta acumulación de arenas . La galería esta excavada a pico curvo como las precedentes y  la dirección de excavación sigue siendo siempre hacia el manantial . Los lucernarios se distribuyen a distancias regulares de entre 30 cm. y 1 m. estando siempre situados en el lado izquierdo  lo que también delata el sentido de excavación. Destaca la  existencia de varios “quiebros” de la galería en ángulo recto y  cuya finalidad es claramente disminuir la velocidad del agua. La galería presenta antiguas marcas de niveles de agua muy altos y constantes. En la actualidad la altura de la lámina de agua es de apenas 15 cm. En esta exploración se realizan dos hayazagos interesantes ;  una cruz latina tallada en roca de unos treinta centímetros de longitud y que es  uno de los pocos grabados encontrados en la mina. Puede ser una cristianización o una marca de cantero, aunque esto último me parece poco probable porque la cruz no esta modificada. Hemos localizado  una cruz similar pero algo más pequeña tallada en la pared de  la zona inicial de la mina lo que apoya la teoría de la cruistianización y no necesariamente medieval ya que sabemos que el asentamiento agrícola de Alcaudete perduró incluso en época paleocristiana como delatan algunos hayazgos arqueólogicos  en la zona.


Tramo final de galería antes del manantial y cruz latina tallada en la roca
El segundo e interesante  hayazgo  es un pequeño fragmento de mineral de pirita, concretamente “pirrotina”,   que se encontró  introducido en un taladro hecho en la roca y que por supuesto no procede de los Alcores. Pudo ser utilizado   para taladrar la roca ya que tiene forma de  punta, quizás colocada al final de un mango de madera. Siempre hemos pensado que una mina como esta pudo  ser escavada por mineros y este pequeño fragmento de mineral de hierro  puede ser un nexo entre la minería de hierro y las minas de agua, como hipótesis resulta prometedora y puede abrir una nueva vía de investigación.
Tras recorrer unos cien metros y pasar bajo dos nuevos puteis  alcanzamos el  sector final de la mina elevandose  la  altura de la galaería  a más de cuatro metros y alcanzando  el nacimiento o lo que los poceros llaman  “madre”   y que no es  más  que un autentico  "río subterráneo" y en este caso con agua. Actualmente el agua brota de dos pequeñas oquedades situadas sobre el lecho de la mina aunque vemos claras evidencias de que el agua ha caido a chorros desde los techos.  La mina  se acaba bruscamente  en un tramo de galería  perfectamente rectangular  , esta forma de "terminar la obra" es muy similar a la encontrada en el manantial seco que hemos explorado con anterioridad . En el techo de esta  galería se abren dos accesos a una  cueva natural generada por la circulación del agua y que exploramos en parte . Nos sorprenden  sus dimensiones , que en algunos puntos llega a los cuatro  metros de anchura por tres  de altura.
Final de la galería del manantial, donde contacta con los manatiales y la cueva natural

Piedra de pirita hayada en el interior de un orificio en la roca.

Detalle de uno de los manantiales que abastecen la mina en el sector final.

Accediendo a la cueva natural por el techo de la galería final de la mina.
Seguimos destacando,  tras estas exploraciones,  que el  estado de conservación general de la mina es extraordinario en comparación con otras  de la zona,  y esto no puede ser más que porque ha sido utilizada y mantenida por los sucesivos asentamientos de Alcaudete  desde su construcción hasta hoy. La mayoría de puteis  ni siquiera cuentan con una cubierta, ni brocal alguno  encontradose abiertos a ras del suelo. No hay  constancia de que hayan sido utilizados (al menos la mayoría) como pozos de abastecimiento   por lo que simplemente han quedado como  pozos de registro por los que acceder a la mina para su mantenimiento. La mayoría han sido rematados con hiladas de piedras superpuestas sobre las que no descartamos que hubiera podido existir algún tipo de estructura hoy desaparecida ya que en algunos casos muy contados se conservan  cúpulas de mortero sore piedra o ladrillo muy típicas en los Alcores.
Aspecto general de la mayoría de puteis , sin ningún tipo de cubierta o brocal.

Putei cubierto con una cúpula de ladrillo y mortero de antiguedad incierta y  típicas en los Alcores
Desde  las  galerías iniciales encontramos  patrones de excavación similares a otras minas de origen romano como la de Alcalá de Guadaira , Gandúl o Trigeros  , a parte de la morfología, huellas de picos curvos o lucernarios distribuidos regularmente  las  distancias entre puteis se repiten siendo de unos 18 metros (60 pies o 12 passus), exceptuando la zona próxima a los molinos donde encontramos distancia algo menores y puntuales como 15, 12 ó 9 metros y en un caso excepcional   30 metros. Hemos encontrado algunos grabados en la roca como una cruz latina ya referida anteriormente y las letras "V" y "X" que podrian ser una numeración, de pozos o  de distancias. Tambien sabemos que hubo más pozos, al menos dos,  hacia la vega, en un tramo de galería de unos  setenta  metros y que ha día de hoy estan cegados.


Arriba las letras "V" y "X" grabadas sobre la pared de la galería y abajo una cruz latina, etos grabados se encuentran en los tramos iniciales de la mina. Foto cedida por  Pilar Orche
En el sector inicial de la mina se han realizado dieferentes obras de refuerzo por la mala calidad de la roca en los techos y algunas paredes , cabe destacar   dos espectaculares bóvedas de ladrillo de medio punto  sustentadas sobre muros de mampostería y  otras tres  similares pero con cubierta de piedras planas,  todas las labores estan  rejuntadas  con mortero de cal, salvo en un caso que las piedras están unidas con arcilla. En algunos rellenos  se han utilizado tégulas. Los ladrillos, como ya hemos referido en otros articulos son todos de tipología romana. Esta galería inicial es una galería sin quiebros, excavada siempre siguiendo un rumbo constante y con una altura extraordinaria , más de cinco metros en algunos puntos y siempre por encima de los cuatro metros . Encontramos un sólo cambio de rumbo   a los 340 metros de desarrollo y realizado , como suele ser habital,  en un pozo. Los pozos a veces servían para este fin que no es más que cambiar la dirección de la galería y llevar el conducto a donde se quería. Todos los pozos cuentan con “mechinales” laterales y suelen ser de sección rectangular , (sólo hay tres pozos circulares), también hemos encontrado estos mechinales en las galerías altas, espaciados cada pocos metros como sistema auxiliar para su construcción. Ya hemos comentado en otros articulos que hay evidencias de que algunos pozos fueron excavados desde abajo y esto puede deberse a la poca profundidad de la mina en este tramo, unos seis metros. La ausencia total en este sector inicial  de quiebros o errores de rumbo en la excavación podrían avalar la hipótesis de una excavación de puteis desde la galería y no desde el exterior . En este primer sector también resultan visibles varios “puenteos” y una posible reexcavación de 1,20 metros en profundidad para adaptar la mina a la cota de los manantiales más alejados y que hubo de ser realizada en un período posterior a la construcción de la mina.

Muros  de mampostería rematados  con bóveda  de ladrillo situado en los tramos iniciales de la mina
En este primer sector cercano a los molinos también hemos  explorado  una galería de una sección más pequeña ,  0,80 m. de alto por 0,50 m. de ancho   y veinticinco metros de longitud  que daría servicio de agua a una de las fincas situadas en la zona, ya que culmina en un pequeño pozo que ha día de hoy esta completamente cegado. Hay evidencias arqueológicas (grandes sillares y materiales de construcción de origen romano)   de que la finca se construyó sobre los restos de una Villae  por lo que esta galería y pozo puede ser de servicio de agua  a este asentamiento. También hemos explorado  y topografiado  dos  galerías cercanas al inicio de la mina de dimensiones normales  y  que son dos aportes . Una de ellas es de  de corto desarrollo y culmina en un venero natural que aún sigue activo (seguramente estos son los veneros naturales por los que se guiaron los fossores en algunos tramos) . La otra es de mayor  desarrollo, unos cuatrocientos metros,  y se bifurca en dos ramales para recolectar  el agua de dos nuevos veneros de muy escaso caudal en la actualidad. Esta galería  ha sido cegada   recientemente a la altura de su conexión con la principal y  los pozos por los que podríamos acceder han sido tapados con grandes losas de hormigón. Por suerte fue explorada y topografiada  por mí  en el año 1995.

Venero de agua natural situado al final de una galería, creemos  que estos pequeños conductos podian servir de guía de excavación a los fossores.

Tramos iniciales de la Mina de Alcaudete desde los molinos.
Este sector que se desarrolla hacia el Noroeste y debajo de los terrenos de la finca de Alcaudete esta construido con dimensiones normales de galerías de 1,80X0,60, seis pies de alto por dos pies de ancho. Las distancias entre puteis  son de unos 36 metros (un Actus) . Recoge y encauza el agua de dos manantiales que convergen en un pozo colector. Aunque se topografió en el año 1995 tenemos pendiente su estudio detallado que sólo será posible entrando por uno de los pozos, ya que la unión con la galería principal ha sido cegada.
El sector inicial de la mina desemboca en la que llamamos Galería Norte y a todas luces el sector que primero se construyó. Esta galería se dirige a un manantial al que no hemos podido acceder por encontranos con un tapónamiento. Los sucesivos puenteos delatan que este sector ha sido modificado a lo largo del tiempo, seguramente por el descenso de los niveles freáticos,  cegando algunos tramos de las galerías iniciales y creando nuevos conductos algo más profundos , fue necesario  adaptar la mina  a los nuevos manantiales, quedando los originales secos y "colgados". Esto demuestra la importancia de la mina y su prolongada utilización a lo largo del tiempo ¿por qué había tanta necesidad de agua?, ¿por qué invertir tan ingente cantidad de esfuerzo durante probablemente cientos de años para mantener unos grandes caudales de agua?, como ya hemos dicho en otros articulos sólo se nos ocurre un motivo que es el de proporcionar ferza hidráulica con la que mover  molinos hidráulicos harineros.

Sector final de la Galería Norte donde se reflejan los sucesivos puenteos y una zona con quiebros para detener la velocidad del agua.
Ha día de hoy  ya tenemos topografíado la casi totalidad de los conductos artifiales accesibles de la mina que suman un total de 3.669 metros, quedando pendiente algunos tramos de corto desarrollo que podrián elevar el total a unos 4.000 metros y quedando también pendiente la  exploración  y topografia de los dos conductos naturales. Tambien tenemos constancia (gracias a las informaciones del Seprona) de la posible existencia de galerías tras el taponamiento  en el final de la Galería Norte y que aporta una gran parte del caudal de agua de la mina. Su exploración esta supeditada a que podamos conseguir los permisos necesarios ya que los pozos por los que acceder estan dentro de una finca privada. En definitiva pronto esperamos tener  concluida la exploración y topografía completa de la mina.
