Nuevas exploraciones de la zona final del sector Norte de la mina de agua de Alcaudete.

La galería principal de la Mina de agua de Alcaudete a la  que hemos llamado Galería Norte, culmina en un taponamiento por derrumbe a unos 800 metros del inicio de la mina.  Sabíamos que la galería probablemente habría de seguir tras este taponamiento y que debían existir  lumbreras más adelante, dentro de los terrenos de  la explotación agraria Viñas Viejas. Tras entablar contactos con el propietario de estos  terrenos el señor Felipe Blazquez, que ya nos había permitido la exploración de las lumbreras de una de sus fincas, tiene también la deferencia de ponernos  en contacto con los encargados de dicha explotación con los que concretamos la inspección de varios pozos que según sus propios testimonios han de pertenecer a la mina. Realizamos la primera de las exploraciones en una  lumbrera situada a unos 70 metros al noroeste del taponamiento de la galería principal. La lumbrera  esta cubierta con un pretil de hormigón prefabricado y equipada con una escalera metálica de registro  ya que tiene instalado un sistema de bombeo de agua,  tiene una profundidad de 13,7 metros, pero la profundidad real ha de ser de unos 15 metros debido a un cono de escombros y una especie de represa que ha elevado el lecho de la lumbrera.
Lumbrera situada dentro de la finca Viñas Viejas, la parte superior ha sido  cerrada con un pretil de hormigón. Foto: José Millán.

Interior de la lumbrera de acceso a la mina dentro de la finca Viñas viejas equipada con una escalera y un sistema de bombeo de agua.
Comparando las cotas del terreno con la profundidad de los pozos de toda la mina comprobamos que en términos absolutos esta es la galería más profunda de la mina, unos tres metros, y por algunas evidencias que luego comentaremos ha de ser el último sector construido de las galerías principales. Se trata de una lumbrera típica de sección rectangular  y que no esta alineada con la galería principal  que lleva una dirección noroeste-suroeste. De su base  parte también  un ramal  lateral que se desarrolla hacia el este, es  una galería de poca altura  que esta  casi inundada. Los escombros acumulados hacen que tengamos  que acceder a la galería principal por un pequeño hueco .Tomamos primero  por el ramal  que tiene  dirección suroeste, que es el rumbo hacia el taponamiento al que habíamos llegado en la mina principal. Entramos en una galería de unas dimensiones medias de 0.60 X 1, 30 m. y unos 20 cm. de altura de agua. Por antiguas marcas de niveles el agua ha circulado a  más de un metro por encima del actual. Recorremos unos nueve metros hasta que la galería da un quiebro a 90º. Encontramos los típicos lucernarios espaciados a distancias de entre 60 cm. y 1 m. y  las habituales  hornacinas excavadas para depositar  las vasijas de aceite. Vamos en sentido contrario a las señales de excavación y  tras unos cinco metros la galería vuelve a dar un giro de 90º recuperando el rumbo que llevaba, en esta caso este quiebro parece destinado al empalme de dos galerías ya que tras el último quiebro el sentido de excavación se invierte.

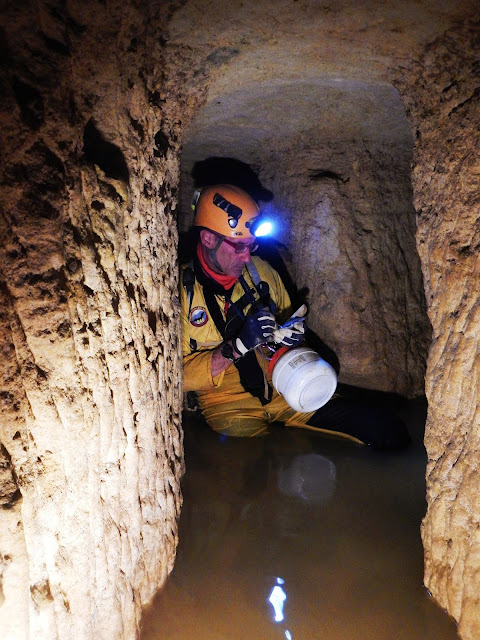

Topografiando en un cruce de galerías en el sector que se desarrolla hacia el suroeste, es decir hacia el taponamiento de la mina principal. Foto : José Millán.
Ya vamos viendo, como en otras ocasiones,  que estamos en un sector excavado por diferentes equipos que iban siguiendo un venero de agua (las galerías tienen trazados sinuosos e irregulares que es el resultado  de seguir estos veneros). Recorremos otros 9 metros y llegamos a otro quiebro donde encontramos  una galería cegada con piedras procedentes de la excavación. Estas galerías cegadas son típicas en los sectores de prospección donde se iban siguiendo pequeños veneros que si resultaban  estériles o iban en un rumbo inadecuado  se cegaban . Tras este quiebro recorremos un tramo de 13 metros en una dirección constante y recta, parece una galería de conexión entre dos sectores  y efectivamente conectamos con un sector algo distinto que tiene  unos 40  metros de desarrollo y un trazado muy complejo  donde se abren varias galerías de corto desarrollo  a derecha e izquierda.
Galería cegada con piedras resultante de un cambio de dirección o de venero. Foto: José Millán.

  Los sentidos de excavación marcados por los picos parecen mostrar  diferentes equipos excavando en sentidos contrarios y uniéndose en zonas de empalme, alguna de las galerías conectan con pequeños veneros naturales otras parecen venir de algún pozo cegado a día de hoy porque el sentido de excavación es desde la zona cegada hacia la galería que llevamos. En algunos sectores es visible un conducto freático previo en el techo  y se aprecian  marcas de niveles de agua muy altos respecto a los actuales.

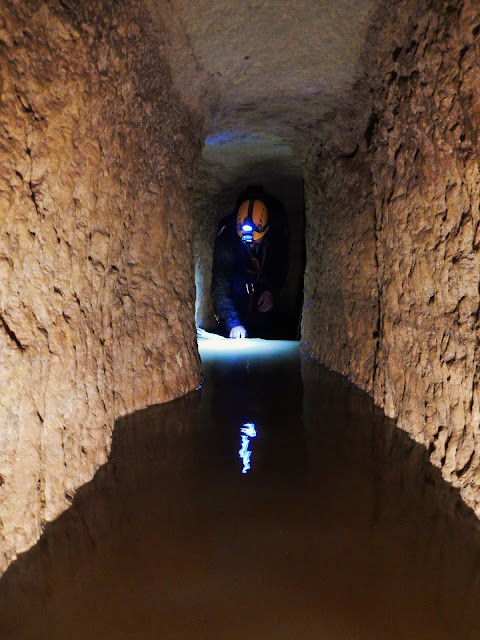

Imagen de galería donde se aprecia lo que parece un conducto freático previo en el techo y los niveles de agua mucho más altos que el actual . Foto: José Millán.
Tras superar toda esta zona alcanzamos una especie de colector formado por una cavidad natural de unos dos metros de altura por lo mismo  de ancho de la que parten dos conductos naturales ascendentes y que tras unos metros se taponan, vemos señales de picos que indican excavación desde estas galerías hacia donde estamos por lo que deducimos que ha de haber una lumbrera cerca pero cegada. De este cruce parte una galería con dirección suroeste que tiene un trazado irregular porque va dando quiebros para seguir el venero y  que tras unos veinticinco metros culmina en un taponamiento. Hemos avanzado siempre en contra del sentido de excavación y estamos en este punto a unos 10 metros del último punto explorado en la galería Norte por lo tanto estamos en la zona de unión y donde esta el gran derrumbe que nos impidió continuar desde el otro lado. Cabe destacar que no hay lumbreras visibles en todo este sector pero sí hay galerías que parecen venir de ellas por lo que pensamos que estas se excavaron y luego quedaron completamente cegadas tanto las lumbreras como las galerías de empalme con la galería principal. Se trata de lumbreras excavadas desde arriba y desde las que se buscó la galería que va siguiendo el venero principal, ya hemos visto casos así en otros sectores de la mina. La conclusión es que este es el típico sector de galerías donde se excavaba buscando nuevos veneros que añadir a la mina. En estos sectores las lumbreras se excavan previamente y desde la base de las mismas se van siguiendo y buscando  los veneros que luego se unen entre sí. Es normal que alguna de estas lumbreras estén desplazadas o fuera de la galería principal y se hayan cegado con posterioridad.

En esta superposición de la mina a la foto aérea se observa el sector taponado en la galería Norte y el trazado irregular de las galerías tras la zona taponada debido a que son galerías de prospección excavadas buscando nuevos veneros de agua que añadir a la mina. A la derecha esta marcada la lumbrera de acceso desde la finca Viñas Viejas.
Volvemos al punto de partida e  intentamos explorar el  ramal lateral que toma  dirección este,  pero esta casi sifonado, además en la galería aparece  flotando el cadáver de un conejo en descomposición, así que desistimos. Se trata de una  galería de pequeñas dimensiones que parece un ramal de captación de algún venero y no debe ser muy larga. Optamos por seguir la galería principal que sale en dirección noroeste, se trata de una galería de poca altura, 1,10 m. y un ancho estándar de unos sesenta centímetros, la particularidad es que tiene casi un metro de altura de agua y una longitud en línea recta de unos 30 metros, hay que superarla casi totalmente sumergido, vamos a favor del sentido de excavación según las marcas de picos y hay lucernarios pegados al techo y a distancias regulares de entre 50 y 70 cm. en algunos puntos se aprecian las marcas del hollín de la llama de las lámparas y hay concreciones calcáreas en el techo y algunas zonas de la pared, por su trazado no parece una galería excavada a favor de un venero es una galería de conexión destinada a unir dos  sectores de la mina.

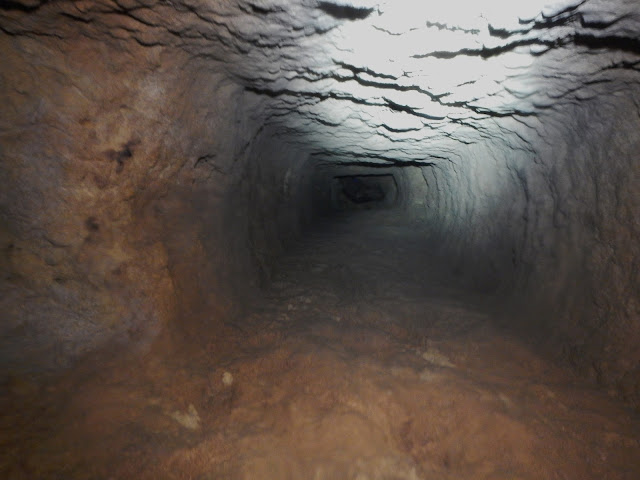

Galería totalmente recta de 30 metros de longitud que une dos sectores de la mina. Foto: José Millán.
Supera esta zona se eleva la altura de la galería hasta los 1,90 metros y tras un par de quiebros que parecen una zona de empalme de dos sectores  y recorrer unos 20 metros alcanzamos una lumbrera similar a la anterior, tanto en morfología como en profundidad. Del lateral de la lumbrera sale una galería con dirección suroeste y al frente sigue la galería principal con dirección noroeste. Dejamos de topografiar porque se nos hacía tarde  y avanzamos unos metros para comprobar la continuidad de la mina. La galería va aumentando progresivamente su altura hasta los 3,5 metros apreciándose en el techo un conducto freático preexistente. En este sector la mina sigue el trazado de una gran venero natural que se ha reexcavado en profundidad  para mantener el nivel de circulación de agua sin pendiente, las lumbreras están excavadas desde abajo y están espaciadas a una distancia muy superior al de otros sectores de la mina, 52 metros. Creemos que esta distancia puede obedecer en medidas romanas  a un actus y medio, es decir 34,8m.+17,4m.= 52,2 m. Esto supone un cambio de criterio importante en el espaciamiento de pozos que en las primeras fases de la mina es de 17,7 m.= ½ actus. Hemos observado que en  los sectores claramente más modernos de la mina se aumenta el espaciamiento de lumbreras y este creemos que es el último en ser construido. Quizás se mejoraron los sistemas de extracción de escombros por las lumbreras con el desarrollo de sistemas de poleas o grúas y esto provocó este cambio de patrón.

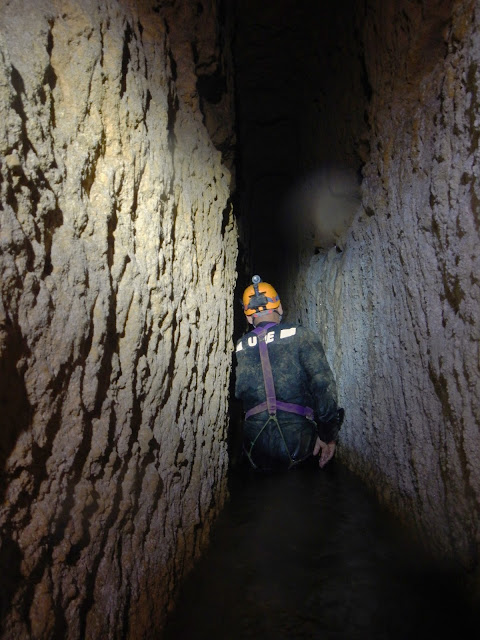

Zona donde la galería alcanza los 3,5 metros de altura y donde se precia un gran conducto freático previo en el techo de la galería. Foto: José Millán.

Tras esta primera exploración concretamos una segunda visita con objeto de concluir la exploración y  topografía completa de este sector pero en esta ocasión decidimos descender a la mina por una nueva  lumbrera abierta situada a unos 210 metros al noroeste. Esta lumbrera es totalmente similar a las anteriores y tiene una profundidad de 16 metros, un metro más profunda que la primera. La diferencia de altura del terreno entre ambas es de 5 metros a favor de esta última por lo que observamos que hay una ligera pendiente ascendente en este tramo, concretamente unos 3 metros en algo mas de 200 metros, lo que nos da un 1,5% de pendiente. Esta pendiente es algo superior a la que tenemos en el resto de sectores de la mina que no supera el 1%.
Accediendo por una lumbrera situada en unos sembrados a unos 210 al noroeste de la primera lumbrera explorada. Foto: José Millán.
Desde la base de la lumbrera tenemos dos continuidades, tomamos primero la que va en dirección noroeste (en contra de la corriente de agua), es una galería de 3,30 metros de altura media por 0,50 de ancho,  tiene un trazado algo sinuoso y vamos a favor de las señales de excavación,  tras recorrer los 52 metros (patrón de espaciamiento de lumbreras en este sector) culmina en una nueva lumbrera con la base parcialmente ocupada por escombros que parecen procedentes  de La excavación. En la base de la lumbrera tenemos dos continuidades, una galería superior situada a unos 2,5 metros de altura, que toma rumbo norte  y que tras unos 6 metros culmina en una pared sin excavar (parece que aquí se detuvo la excavación), es una galería completamente seca. El agua viene de la otra galería situada al mismo nivel del suelo de la lumbrera y que lleva un rumbo noroeste. Aquí podemos deducir  por las evidencias el sistema de excavación de estas galerías de gran altura. Primero se excavaba la galería superior a una altura normal de 1,80 m.  Siguiendo el venero que quedaba en el techo y luego en una segunda fase se reexcava esta galería hasta el nivel de circulación del agua, dando con esto esas alturas de 3,5 metros. La segunda galería a nivel del suelo es de dimensiones normales de 1,70x0, 60 m. y a los nueve metros culmina en un venero que nace del suelo. Todo este sector esta recubierto de bonitas formaciones calcáreas y presenta los lucernarios típicos espaciados a distancias regulares que siguen el mismo patrón de entre 60 y 70 centímetros.
Zona final de la galería superior de  la mina, donde se dejó de excavar y que creemos que es el último punto construido de la galería. Foto José Millán.

Terminada la exploración de la zona  final de la mina volvemos a recorrer la mina en sentido contrario, unos 200 metros  hasta alcanzar el pozo donde habíamos detenido los trabajos topográficos en la primera exploración y empezamos por topografiar la galería lateral que sale de esta lumbrera. Es una galería normal de 0,55X1, 5 m. excavada en línea recta con un rumbo de unos 35º respecto al norte y que finalmente tras recorrer unos 54 metros culmina en un punto donde se dejó de excavar, mantiene un nivel de agua de unos 40 cm. y suponemos que se trata de una galería de captación de algún venero que no es visible. Quizás el agua se filtre desde el lecho de la galería.

Zona final de la galería inferior de la mina que culmina en una pared sin excavar, cubierta por formaciones. El agua que circula por la galería parece filtrase desde el suelo. Foto: José Millán.
Seguidamente continuamos topografiando la galería principal que mantiene una altura considerable de entre 3,5 a 3,8 metros y que sigue la misma tónica apareciendo importantes recubrimientos calcáreos en algunas zonas de grosores considerables. En algunos puntos la galería contacta con pequeños veneros de agua, uno de ellos activo y vemos refuerzos de las paredes con piedras procedentes de la excavación, amontonadas sin ningún tipo de argamasa. Tras recorrer otros  52 metros llegamos a una nueva lumbrera, algo más profunda por la elevación natural del terreno (15 metros)  y sin galería lateral. Pasamos la lumbrera y sigue la galería otros 23 metros recta, luego da un quiebro a la derecha y otros 27 metros hasta una nueva lumbrera, mantenemos el patrón de espaciamiento y los quiebros parecen adaptaciones al venero preexistente. Las lumbreras parecen excavadas todas desde la galería. Tras recorrer desde este punto 102 metros con la correspondiente lumbrera intermedia (por la que hemos descendido)  alcanzamos la última lumbrera de la mina y concluimos la topografía y exploración de este sector. Con esta exploración hemos añadido 540 metros más a la a galería Norte que  alcanza un desarrollo de unos 1.240 metros que sumados con todo el resto de sectores de la mina nos da un desarrollo total de  unos 5.200 metros. Aún nos quedan algunos flecos que rematar para concluir el desarrollo total de la mina como una misteriosa lumbrera tapada con hormigón y que ignoramos a que sector de la mina pertenece y la galería casi inundada que quedó pendiente en la primera exploración de este sector.

Lumbrera de la galería principal excavada desde el lecho de la galería. Foto: José Millán.
La conclusión final en relación a este sector de la mina es que tras una serie de pequeñas galerías de búsqueda donde se van siguiendo los veneros se contacta con una galería freática muy desarrollada donde cambia visiblemente los sistemas  de excavación dando como resultado galerías de grandes alturas y trazados regulares y donde las lumbreras están excavadas desde la base de la galería para adaptarlas perfectamente el trazado del venero. Al final se culmina la construcción de la galería de una manera atípica que parece indicar un abandono de las labores constructivas.
En este punto ya estamos ante una obra subterránea realmente formidable por sus dimensiones y que sin duda podría considerarse , junto con la mina de agua de Alcalá, como una de las obras subterráneas   de captación de agua romanas  más importantes de la península.

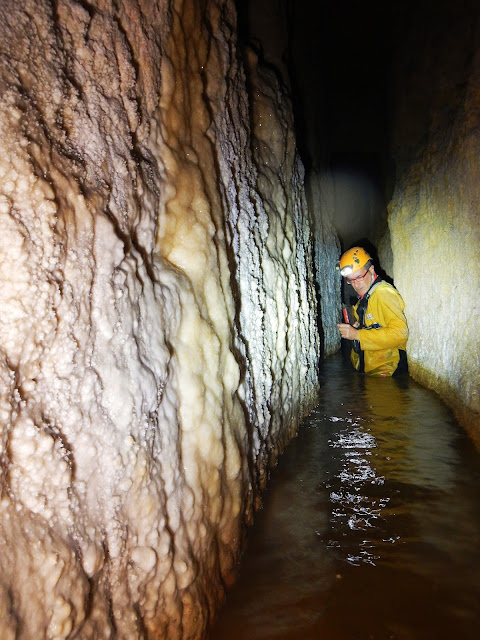

Zonas de la mina  cubiertas por concrecciones calcareas. Foto: José Millán.
Lucernario completamente cubierto por formaciones calcáreas. Foto: José Millán.

La exploración y topografia de estos sectores ha sido realizada por un equipo formado por Julio Guijarro, Manolo Bernal, Francisco Zambrano y José Millán. Se ha utilizado un DIXTO facilitado por Julio Guijarro y cinta métrica y brújula en zonas de la mina con altos niveles de agua. Agradecer la colaboración a Felipe Blazquez, y a los encargados de la explotación agraria y  los miembros del Seprona de Carmona que han colaborado tanto en la gestión de los permisos como de la localización de las lumbreras.

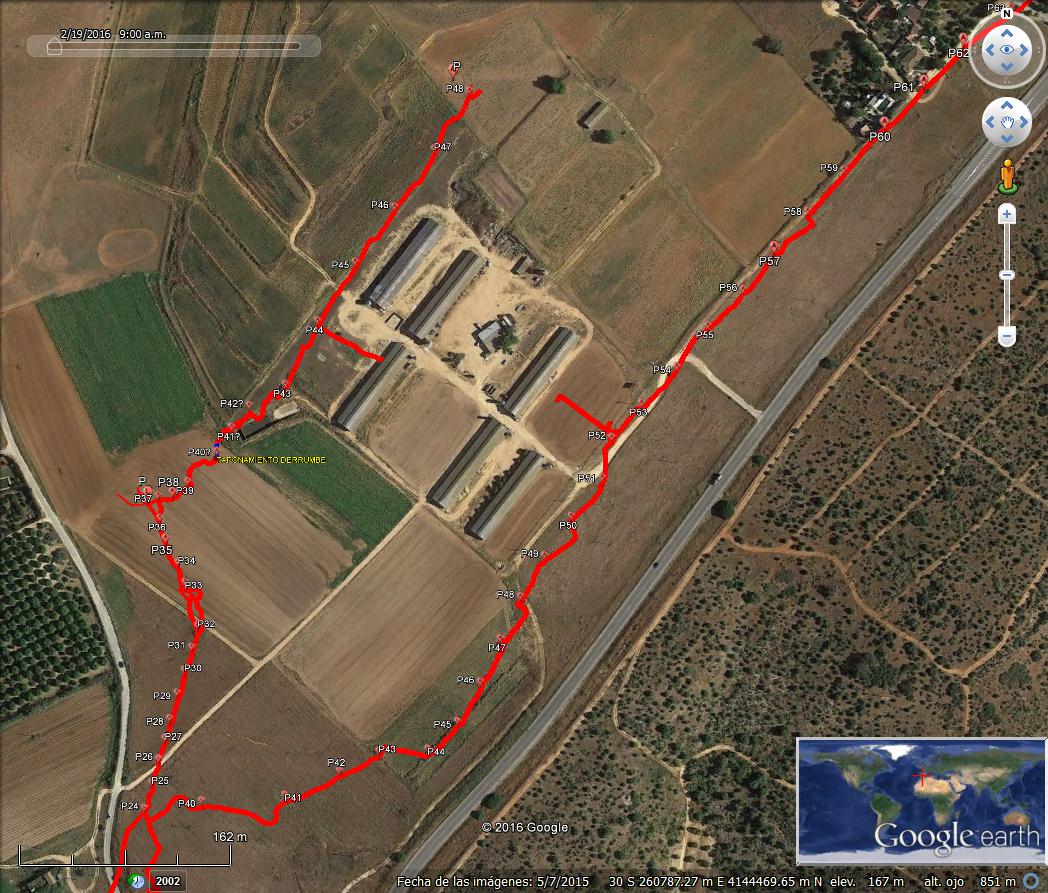

Los dos ramales principales de la mina , los sectores Norte ( arriba)  y la Galería del manantial que van casi paralelos desde el punto donde se bifurcan los dos sectores.
